FFU龍骨吊頂施工工藝流程相關事項：
核對基準線—核對基準標高線—吊桿預制—放樣吊桿安裝—吊桿安裝—FFU龍骨預制—FFU龍骨安裝—FFU龍骨水平調整—FFU龍骨定位—十字補強片安裝—測量畸零龍骨尺寸—界面收邊—FFU龍骨壓蓋安裝—FFU龍骨水平調整

FFU風機過濾單元介紹：

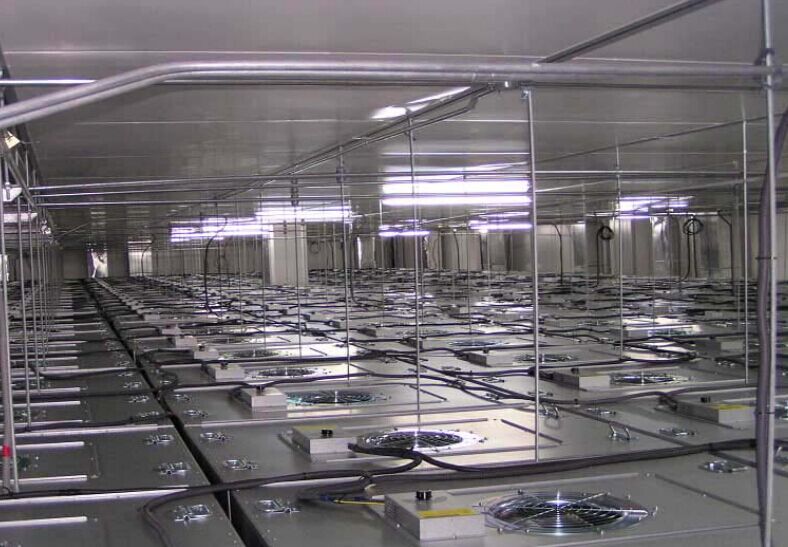

是風機和FFU高效過濾器的組合，也可稱為“自帶風機的過濾設備”。FFU通常安裝在潔凈室 的送風末端，一般放置在吊裝的“干式”墊片密封龍骨框架上。FFU上面部分為風機模塊，下面部分為過濾 器。根據潔凈度的要求，過濾器可為不同等級的高效（HEPA）或超高效（ULPA）過濾器，為潔凈室提供潔 凈空氣。風機模塊除了要克服FFU下部高效過濾器的阻力，還要克服整個循環風所有通道部件的阻力，從而 維持設定的運行風速。FFU系統具有設計施工簡便，風速調節靈活，潔凈區易于變更等特點，因此已成為工業潔凈室的流行系統形式之一。

FFU龍骨吊頂施工工藝流程：

① 基準線放樣(X、Y、Z軸點)② 結構工程組件安裝③ T-GRID骨架預制規劃及安裝
步驟一：基準線放樣(X、Y、Z軸點)

施工說明：

1、依據建筑物水平高度之基準點為標記(此為Z軸)，量測至所需之高度。

2、再依據水平高度之標記，運用雷射定位儀掃描施工區，于墻面及立柱訂定雷射掃描之標記，以利于其它施工區為參照標記或校對雷射定位施作。

3、參照設計對FFU風機過濾機組所需之施作面積及方位定位出橫向及縱向(X、Y軸)。

4、再以雷射定位儀掃描作X、Y軸放樣施作點，其須配合高架地板、墻板…等相關工程發展依據。

5、此基準點放樣之部份，須經業主、放樣單位、天花板、墻板、高架地板…等相關工程單位所共同認定之原始基準點。

6、基準點之正確性經相關單位確認無誤后，其X、Y、Z軸往外發展時，須利用重力錘(線錘)懸吊與原始軸線確定正確性，此動作需作定區性之確認。

步驟二：結構工程組件安裝

1、先將共同吊架組裝及安裝于定位，其共同吊架之組法須經業主同意，始可安裝于結構上。

2、先將吊桿之組件(牙桿、凸緣螺母、ㄇ型固定片、水平調節器、菱形螺絲等)預先組裝成組件。

3、再以組裝好之吊桿組件安裝于共同吊架上已事先標記之位置或于放樣時直接安裝。

4、吊桿組件之長度須視設計圖面天花板高度要求施作，并注意水平調節器懸吊高度位置，以免重復施工。

5、固定于共同吊架上之螺母均須栓緊，以及ㄇ型固定片有無偏移而導致牙桿無垂直。

6、再以雷射定位儀掃描此區調節器下端之凈高有無偏差過大，以免重復施工。

7、吊桿組件安裝于共同吊架后，再次確認吊點位是否偏位及間距是否正確。

步驟三：T-GRID骨架預制規劃及安裝

方式A：施工鷹架臺面為1.2M×2.4M。

A-1.T-GRID之橫向及縱向長度須經業主確認之材料，始可組裝預制。

A-2.T-GRID與接頭之銜接方式。

A-3.T-GRID與接頭之銜接時，注意不得將包裝防塵套誤夾入銜接面，而造成尺寸及角度偏差。

A-4.T-GRID與接頭之銜接時，應先將內六角螺絲旋進2~3牙，確認螺絲能無誤進入T-GRID，方可使用電動工具或板手鎖緊。

A-5.在地面預制T-GRID面積時，先鋪上一層PVC布，確保T-GRID面無擦碰傷。

A-6.預制好之T-GRID搬運至鷹架上，與事先安裝好之吊桿組件結合。

A-7.菱形螺絲須與T-GRID成直角，才可將水平調節器與T-GRID共同鎖緊此時暫不將調節器上部之相對螺母鎖緊。

A-8.每一單位面積安裝完成后，以雷射定位儀配合接收器預調水平。

A-9.最后全區以雷射定位儀進行水平微調，此時才可將調節器上部之相對螺母鎖緊，其水平高度應比設定高度+3~5m2(視大部面積而定)，以FFU風機機組安裝后重量下沉之應用。

A-10.水平高度微調完成后，所有固定螺絲、螺母檢查鎖緊并劃上記號。

A-11.T-GRID收邊工作，須視墻邊確認后始可施作安裝。

A-12.原T-GRID防塵套，須待至安裝燈具時才可拆除。

A-13.T-GRID下方溝槽預設為燈具、隔間墻、防煙垂壁…等使用，其余用修飾條安裝封閉。

A-14.最后進行清潔工作，延續后續工程。
